真空管オーディオ用トランス

特注電源トランス／パワートランス （オリジナル）

特注電源/パワートランス O-BS700型

特注電源/パワートランス O-BS700型 の画像です。

税抜き販売価格￥18,455
税込み販売価格￥20,300

総合計 200VA以内

真空管アンプは、使用される真空管によって　ヒーターや必要な＋B電源の電圧・電流など種々様々で、自作される方々にとっては悩みの種かと思います。
当社では、皆様のご要望に合わせた『オリジナル特注トランス』を承っております。
１個からの製作が可能で、廉価にてご提供しております。
尚、トランスの仕様は「その他依頼事項」に記入願います。

発注例

1次側：0-100V
2次側：350V-250V-0-250V-350V　AC180ｍA　（最大DC180mA）　　126VA
　 　　　0-5.0V　AC3.0A　　　　　　　　　　　　 15.0VA
　 　　　0-5.0V　AC3.0A　　　　　　　　　　　　 15.0VA
　 　　　0-5.0V　AC3.0A　　　　　　　　　　　　 15.0VA
　 　　　0-6.3V-10V　 AC1.0A　　　　　　　　　10.0VA

（B電源、ヒーター巻き線共に、半波巻線の場合ブリッジ整流での使用では、容量がAC表記の約63％になります。
また、半波整流や倍電流での使用時はAC表記の1/4程度の容量となります）
合計で181VAになり、151VA以上200VA以下なのでO-BS700型になります。

特注電源/パワートランス O-BS700型 [特注電源トランス／パワートランス （オリジナル）] の画像が入ります。

特注電源/パワートランス O-BS700型 [特注電源トランス／パワートランス （オリジナル）] ショートリング式磁気シールド例の画像が入ります。

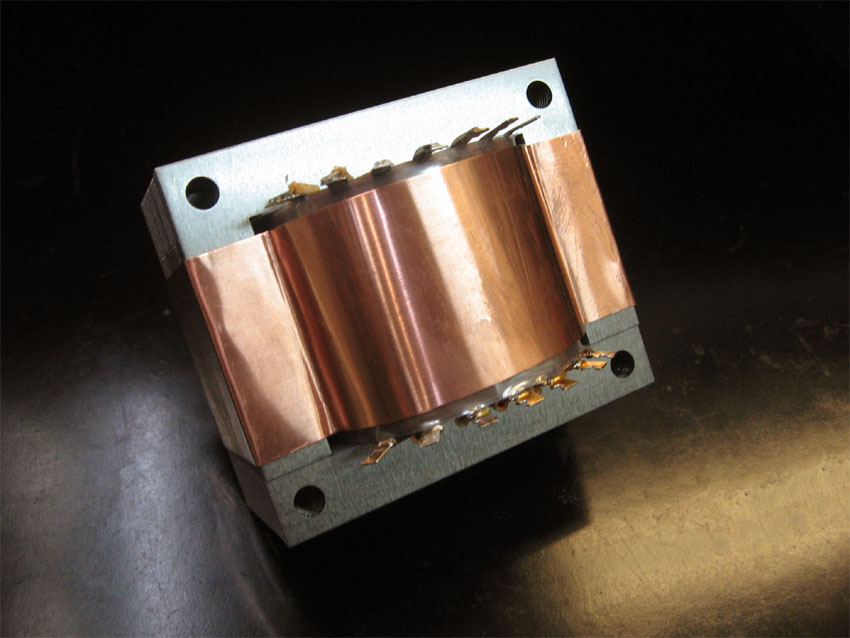

ショートリング式磁気シールド例

特注電源/パワートランス O-BS700型 スペック

オプション価格

静電シールド：￥1,650（税込み）
ショートリング：￥4,620（税込み）
※ KmB90Tの様な、縦型リード線タイプも制作いたします。オリジナル電源トランス KmB90T
重量 3.5kg前後
仕様

最大容量：200VA
端子数：標準 14本（最大16端子:プラス1端子に付き￥330）
最大電流：7A

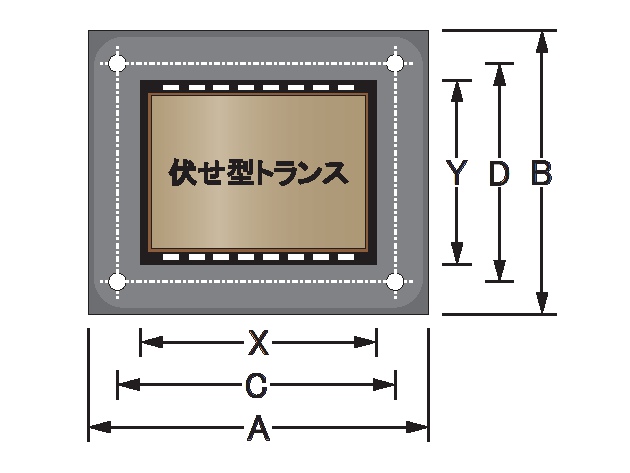

外形寸法図

外形 A：100 B：84
ビス間 C：82 D：66
シャーシ穴 X：70 Y：60
シャーシーの上：91
（全てmm表示）
形状

伏せ型
重量

3.5kg前後
注意

注１）納期は3～4週間ほど、いただいております。
注２）静電シールド,ショートリング式磁気シールドは、別途承っております。
注３）当店のトランスは手作りのため　寸法,形状,外観,規格等を変更することがありますがご了承ください。
注４）外形寸法はネジを含みません。また、シャーシ下高さは２３ｍｍ前後になります。
価格
販売価格：20,300円 　個 　
