真空管オーディオ用トランス

特注電源トランス/パワートランス (オリジナル)

特注電源/パワートランス O-BS70型

特注電源/パワートランス O-BS70型  の画像です。

税抜き販売価格¥6,955
税込み販売価格¥7,650

総合計 30VA以内

真空管アンプは、使用される真空管によって ヒーターや必要な+B電源の電圧・電流など種々様々で、自作される方々にとっては悩みの種かと思います。
当社では、皆様のご要望に合わせた『オリジナル特注トランス』を承っております。
1個からの製作が可能で、廉価にてご提供しております。
尚、トランスの仕様は「その他依頼事項」に記入願います。

発注例

1次側:0-100V
2次側:0-200V AC60mA (最大DC38mA)  12VA
     0-6.3V AC1.0A            6.3VA
     0-6.3V AC1.0A            6.3VA
(B電源、ヒーター巻き線共に、半波巻線の場合ブリッジ整流での使用では、容量がAC表記の約63%になります。
また、半波整流や倍電流での使用時はAC表記の1/4程度の容量となります)
合計で24.6VAになり、30VA以下なのでO-BS70型になります。

特注電源/パワートランス O-BS70型   [特注電源トランス/パワートランス (オリジナル)] の画像が入ります。

特注電源/パワートランス O-BS70型   [特注電源トランス/パワートランス (オリジナル)] ショートリング式磁気シールド例の画像が入ります。

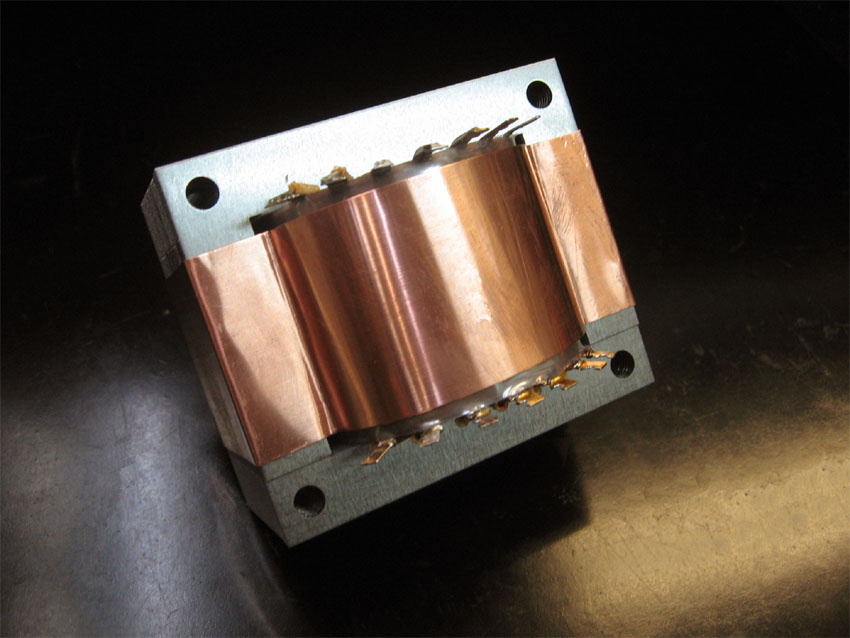

ショートリング式磁気シールド例

特注電源/パワートランス O-BS70型 スペック

オプション価格

静電シールド:¥1,320(税込み)
ショートリング:¥2,970(税込み)
※ KmB90Tの様な、縦型リード線タイプも制作いたします。オリジナル電源トランス KmB90T

トランス形状 1.2s前後
仕様

最大容量:30VA
端子数:標準 12本(最大14端子:プラス1端子に付き¥330)
最大電流:2A

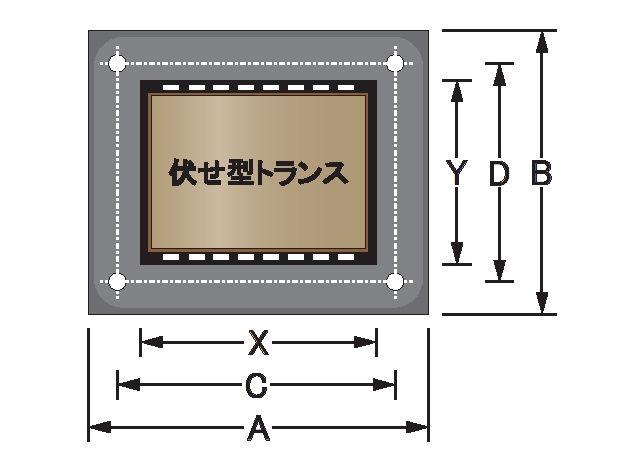

外形寸法図

外形 A:71 B:61
ビス間 C:57 D:46
シャーシ穴 X:48 Y:41
シャーシーの上:55
(全てmm表示)

形状

伏せ型

注意

注1)納期は3〜4週間ほど、いただいております。
注2)静電シールド,ショートリング式磁気シールドは、別途承っております。
注3)当店のトランスは手作りのため 寸法,形状,外観,規格等を変更することがありますがご了承ください。
注4)外形寸法はネジを含みません。また、シャーシ下高さは23mm前後になります。

価格
販売価格:7,650円  個
